Informação Básica
N ° de Modelo.
STL-steel building
Membro da Construção
coluna h em aço, viga em h, terça, barra de direção, cobertura e
Série
Aço Estrutural de Carbono de Qualidade e Aço Estrutural de Liga
Método de Moldagem
soldadura, aço laminado a quente, aço de desenho a frio, forjamento
Estrutura de Parede Residencial
Suporte de parede
Padrão
coluna h em aço, viga em h, terça, barra de direção, cobertura e
Tipo Aço
Aço de alta resistência
Estrutura
Estrutura de quadro
desenho
desenho de design gratuito, versão 2d e 3d
vento, neve, resistência ao terramoto
80 ~ 280 km/h, 30 ~ 200 kg/m2, grau 9
estrutura
edifício da estrutura do portal em aço
tempo de entrega
4~6 semanas
certificado
iso, ce, inspeção de terceiros
inclinação do tejadilho
10%, 12%, 16%, 25%, 30%, etc.
baía
5 m, 6 m, 7, 9 m, etc.
coluna &rafter
viga em h laminada a quente ou feixe i.
barra da direção
tubo redondo ou tubo quadrado
purlin
c purlin, z purlin, h roboada quente viga purlin
cobertura do tejadilho
chapa ondulada única ou painel do tipo sanduíche
cobertura da parede
chapa ondulada única ou painel do tipo sanduíche
janela
vidro da estrutura em pvc ou liga de alumínio
porta
porta industrial deslizante ou porta de correr
opção
correia da clarabóia, conexão de ventilação, calha, guindaste
Pacote de Transporte
pacote de navegabilidade para armazém de estruturas de aço
Especificação
de acordo com os requisitos do cliente
Origem
China
Código HS
7308900000
Capacidade de Produção
10 000 m2 por mês
Descrição de Produto

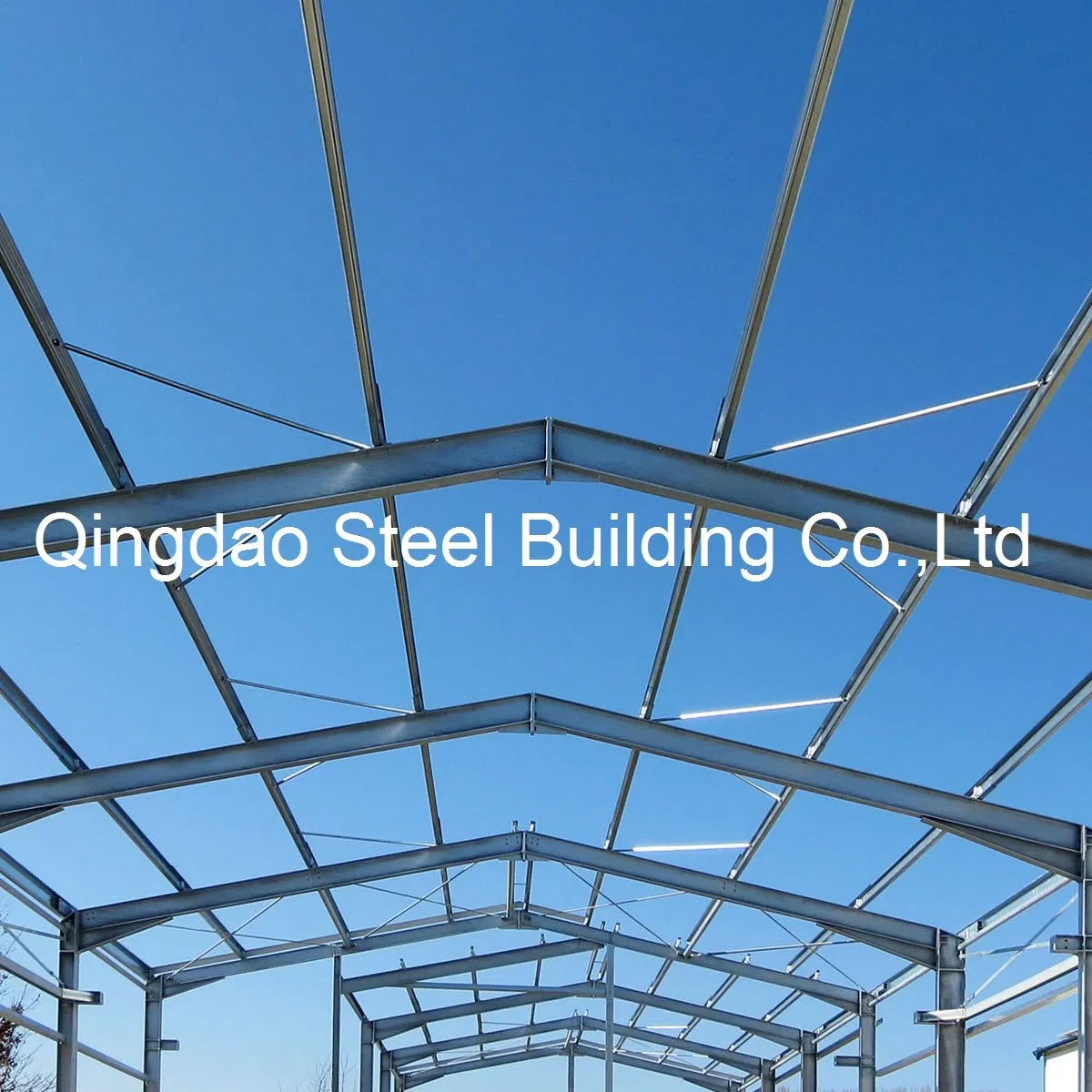

Construção de estruturas de aço pré-fabricada
Vantagens:
- Desenhos arquitectónicos de design livre 2D e 3D
- A vida útil do design da estrutura é superior a 50 anos
- Resistência contra ventos, neve e sismos
- Guia de design multirregional: Norma Europeia EN1090, Norma Australiana AS4100, Norma Americana AISC-360-05, etc.
- Alcance livre de até 60 m
- Material de aço de alta resistência S355JR, Q355B, GR50, AS3678-350
- Estrutura de portal em aço com viga em H e viga em I
- Isolamento de revestimento de telhado e parede de pele única
- Portão industrial, portas de entrada e janelas incluídas
- Montagem rápida por meio de parafusos, sem necessidade de soldadura no local
- Galvanização por imersão a quente ou acabamento pintado à escolha
- Entrega rápida no prazo de 4 a 6 semanas
- Soluções totalmente personalizadas
- Experiência consolidada no mercado global desde 2007
Normas de Estrutura por Região

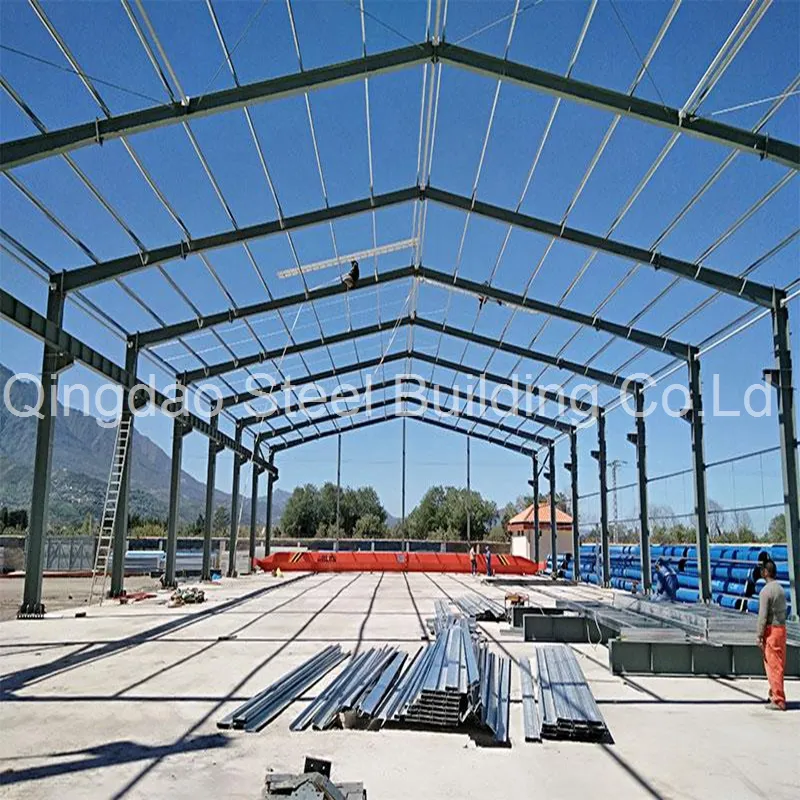

Padrão Americano
Ideal para: Demandas da norma ANSI/AISC 360-05 e regiões com fortes cargas de vento e neve.

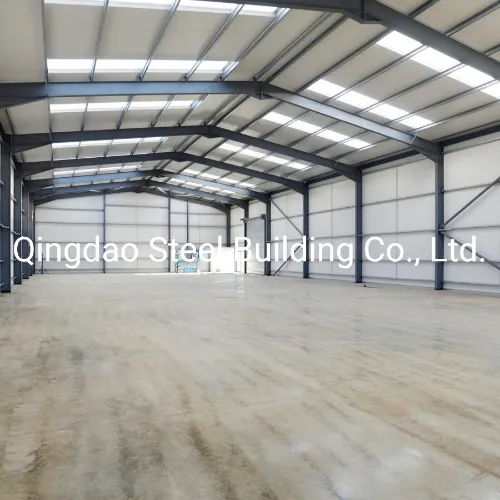

Padrão Europeu
Ideal para: Exigências da norma EN1090-1:2009 A1:2011 e projetos na Europa Continental.

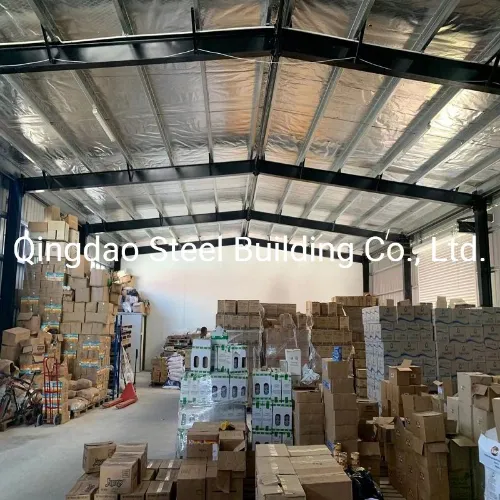

Padrão Australiano
Ideal para: Conformidade com a norma AS4100-1998 para a Austrália, Nova Zelândia e regiões vizinhas.
Nota de Engenharia: Se você não tiver certeza sobre as exigências técnicas ou normas de estrutura de aço de seu país, nós o aconselharemos com a melhor solução técnica baseada em nossa ampla experiência global.
Aplicações Típicas de Estruturas Metálicas

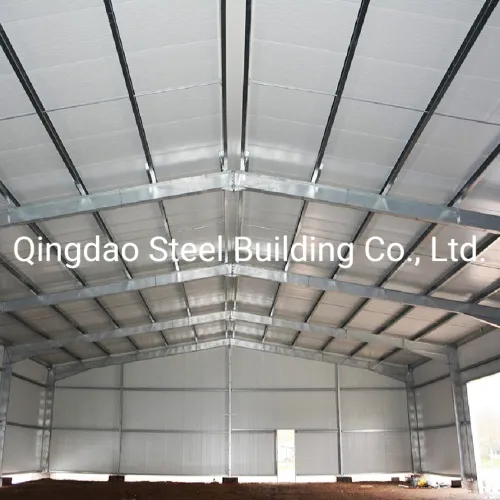

Oficina Galvanizada

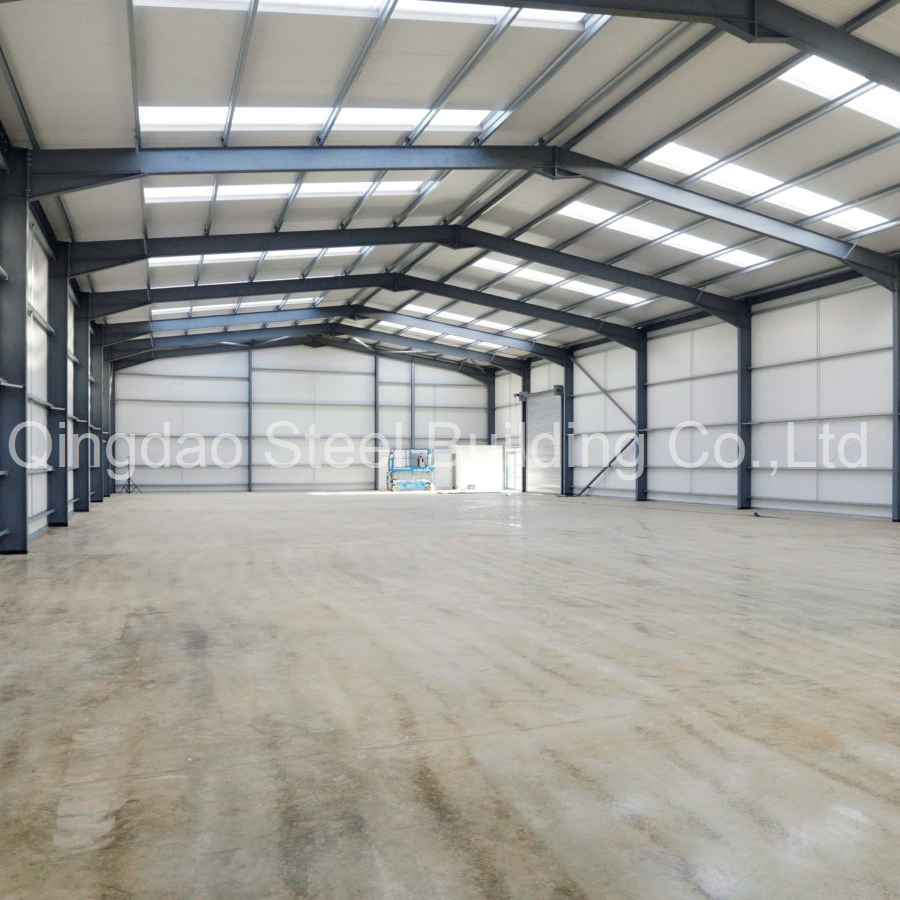

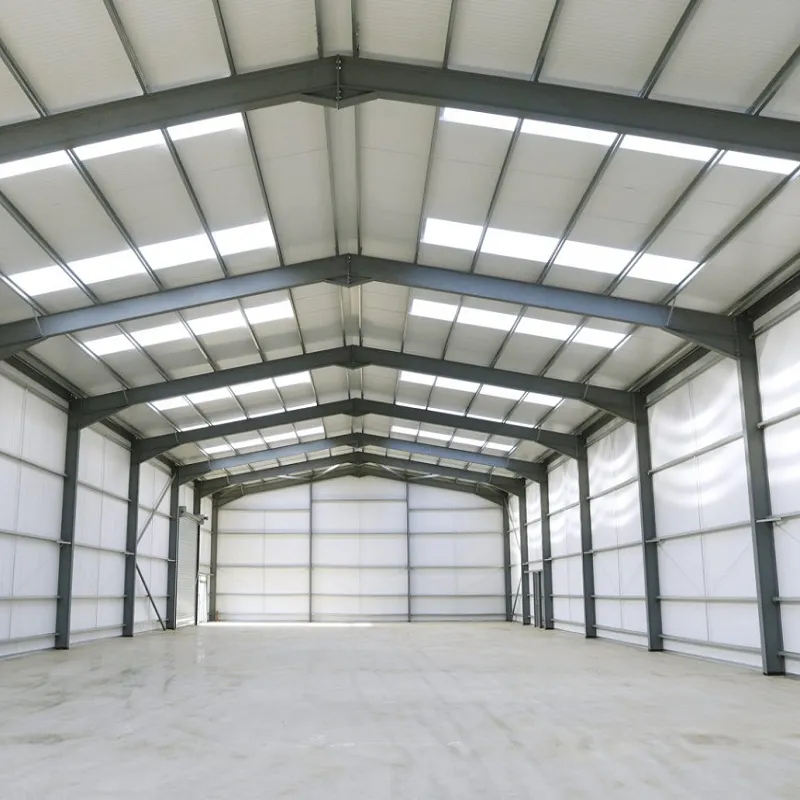

Armazém Industrial

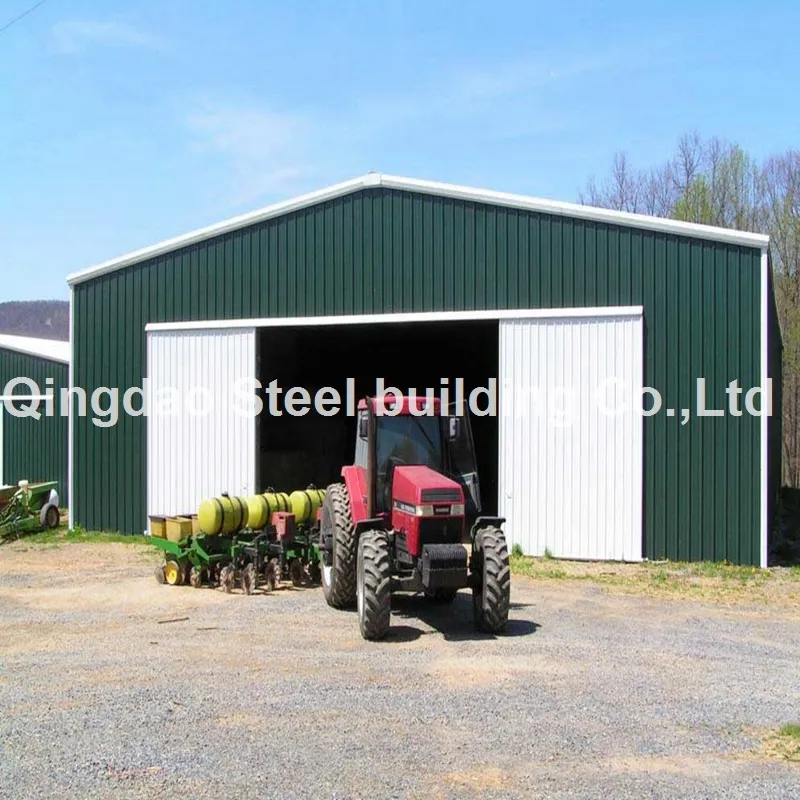

Galpão Agrícola

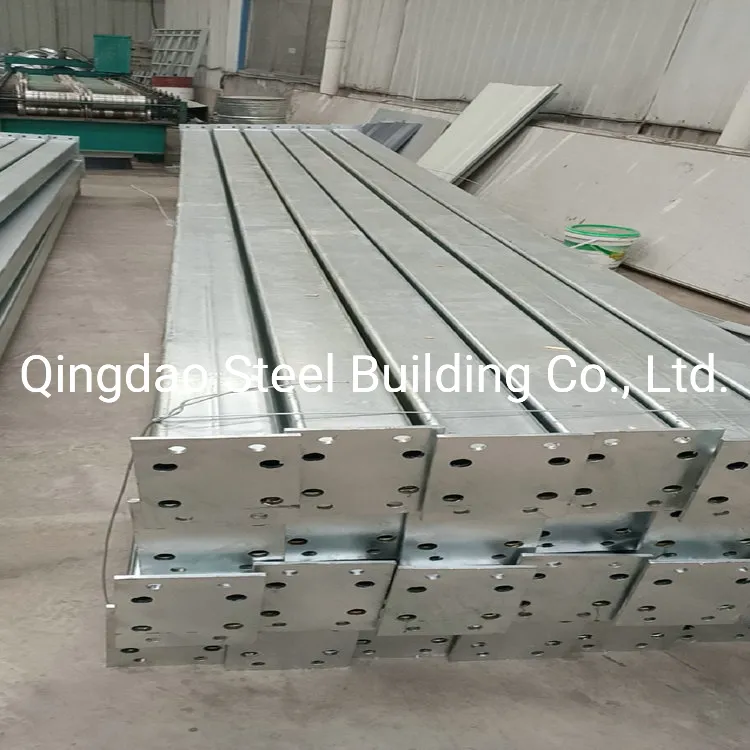

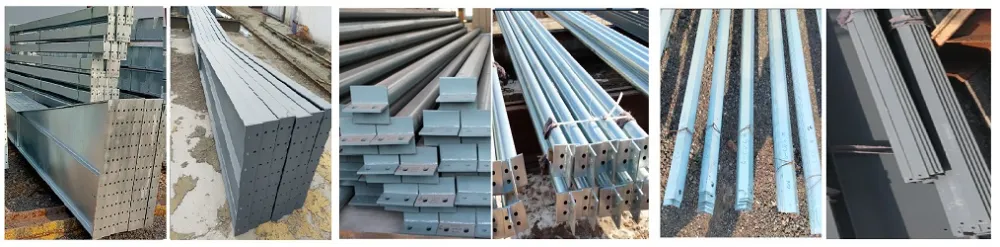

Pórtico Principal

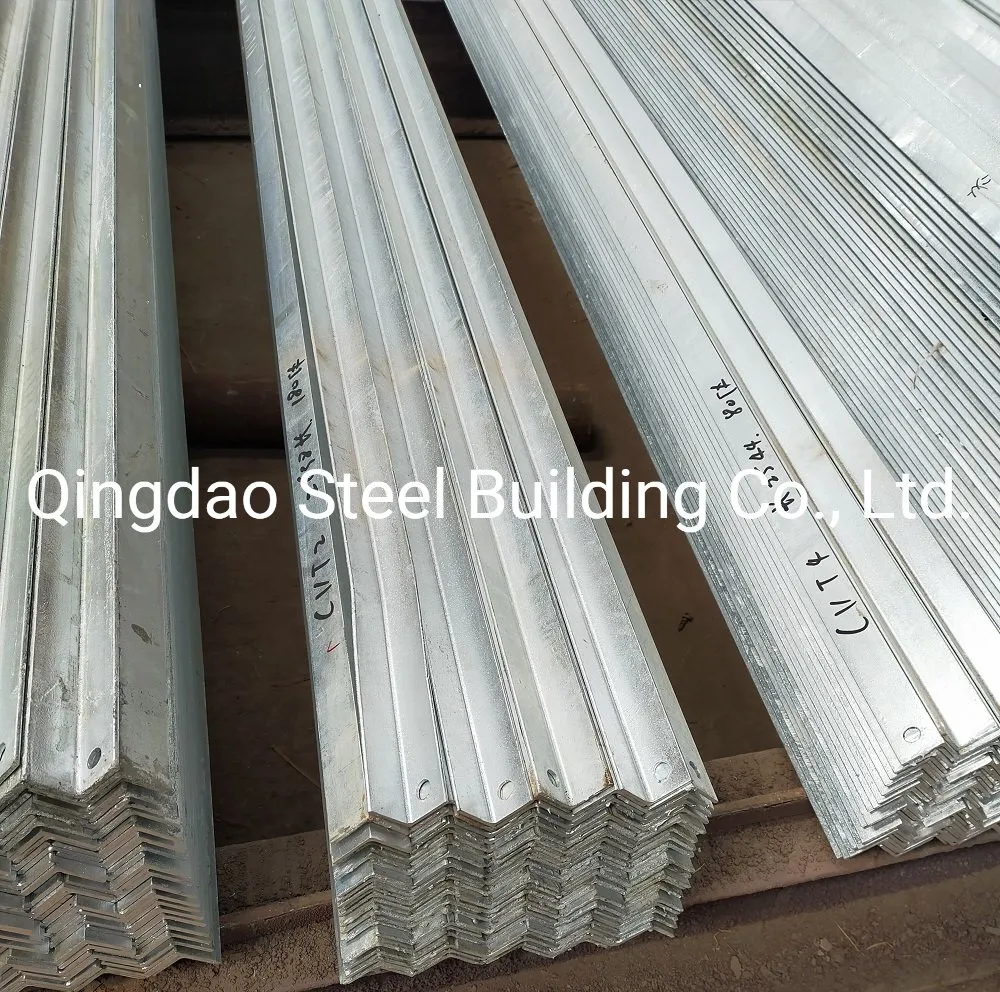

Braços e Contraventamentos
Vigas e Terças
Exportação e Experiência de Projetos
Com mais de 15 anos de atuação no mercado de exportação, as estruturas metálicas são projetadas e executadas de acordo com as principais certificações globais:
- Norma Europeia (CE - EN1090 EXC2): Fornecida para países como Noruega, Islândia, França, Espanha, Roménia, República Checa, Croácia, entre outros.
- Normas de África (EN1090, BS5950-2, GB): Projetos executados na Mauritânia, Senegal, Côte d'Ivoire, Gana, Nigéria, Camarões, Congo, Angola, Zâmbia, África do Sul, Malawi, etc.
- Médio Oriente: Soluções robustas entregues na Arábia Saudita, Omã, Catar, Israel, Líbano, Jordânia.
- Sudeste Asiático (BS5950-2, GB): Projetos implantados em Myanmar, Vietname, Malásia, Brunei, Filipinas, Camboja.
- Norma Australiana (AS-4100-1998): Aprovada em auditorias da SGS para cidades como Melbourne, Sydney, Adelaide, Queensland e Nova Zelândia.
- América (AISC 360-16, EN1090, BS5950-2): Fornecimentos realizados para os Estados Unidos, México, Dominica, Paraguai, Colômbia, Chile, Brasil, Argentina.
O que está incluído no seu kit de construção:
- Todas as peças da estrutura metálica pré-fabricadas de fábrica (furos, soldadura, tratamento de superfície).
- Painéis de teto e parede já cortados no tamanho exato do projeto.
- Janelas e portas completas com ferragens (dobradiças, puxadores, etc.).
- Parafusos estruturais, parafusos de ancoragem e rebites para a fixação.
- Rufos e silicone de vedação para proteção contra intempéries.
- Acessórios adicionais selecionados: calhas, tubos de queda, venezianas, escadas, etc.
- Acessórios internos opcionais: iluminação LED, prateleiras, etc.
Configuração Técnica Geral
| Especificação |
Detalhes Técnicos Disponíveis |
| Aplicação |
Armazéns de aço, depósitos industriais, oficinas, hangares, pavilhões desportivos, centros comerciais, abrigos pecuários, aviários, galpões agrícolas. |
| Largura Livre |
De 6 a 50 metros sem necessidade de colunas intermédias. |
| Altura |
De 2 a 20 metros. |
| Comprimento |
Customizável conforme a necessidade do projeto. |
| Grau do Material |
Q345 (S355JR), Q235 (S235JR) ou equivalentes internacionais. |
| Colunas e Vigas |
Vigas em H soldadas por arco submerso ou laminadas a quente. |
| Barras de Ligação |
Tubo redondo ou quadrado em aço de alta resistência. |
| Contraventamentos (X-Bracing) |
Barras redondas de aço ou cantoneiras estruturais. |
| Terças (Purlins) |
Terças tipo C ou Z com espessura de 2.0 mm a 3.0 mm. |
| Fechamento (Parede e Cobertura) |
Chapa ondulada simples (0.12 a 1.2 mm) ou painel sanduíche (EPS, Lã de Rocha, Fibra de Vidro, PU com espessuras de 50 a 200 mm). |
| Portas |
Portas de correr industriais, portas seccionadas elétricas ou manuais. |
| Janelas e Ventilação |
Janelas em liga de alumínio ou PVC; venezianas de ventilação por gravidade. |
| Tratamento de Superfície |
Jateamento abrasivo com pintura primer antiferrugem alquídica ou epóxi rica em zinco, ou galvanização por imersão a quente. |
Dimensões Populares e Padrões
| Tipo de Edifício |
Dimensões Comuns |
Altura Recomendada |
Tipo de Cobertura |
Medidas de Portas |
| Depósito de aço |
20 x 30 m |
5 m |
Chapa de aço ondulada |
4 x 4,5 m |
| Oficina industrial |
20 x 50 m |
6 m |
Telhado isolado com parede simples |
4,5 m |
| Armazenamento agrícola |
16 x 36 m |
4 m |
Chapa simples (cobertura isolada) |
4 x 3,5 m |

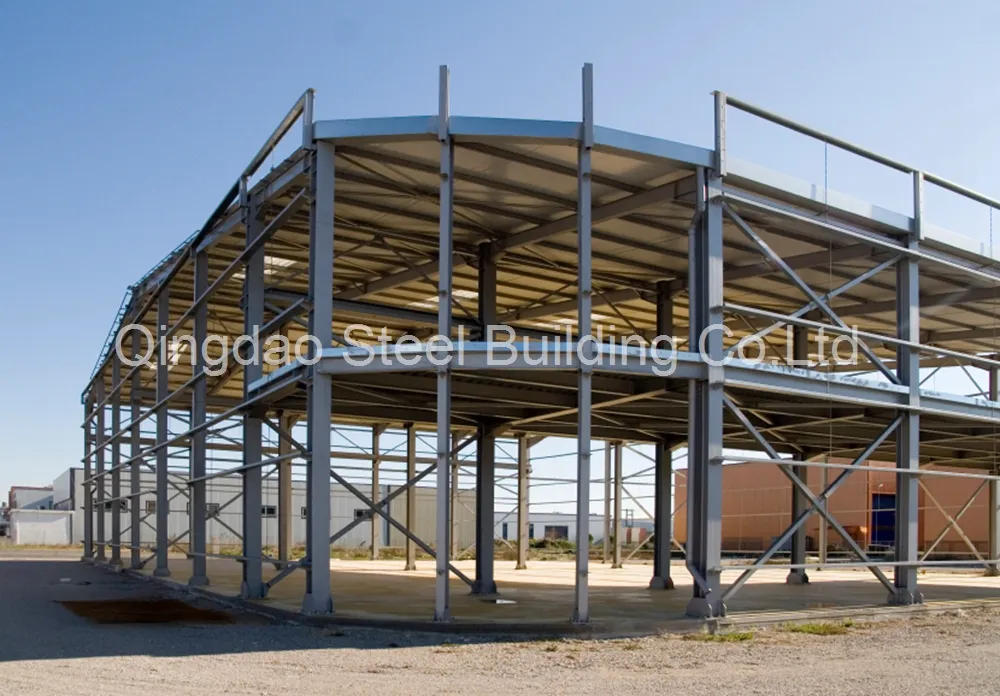

Estruturas Multipavimentos e Comerciais
O aço estrutural pré-fabricado representa a melhor escolha para construções comerciais e industriais de múltiplos pisos. Devido à sua resistência e durabilidade, o aço garante alta eficiência construtiva e menor tempo de manutenção. Oferecemos soluções inteligentes para edifícios comerciais esteticamente atraentes e funcionais.

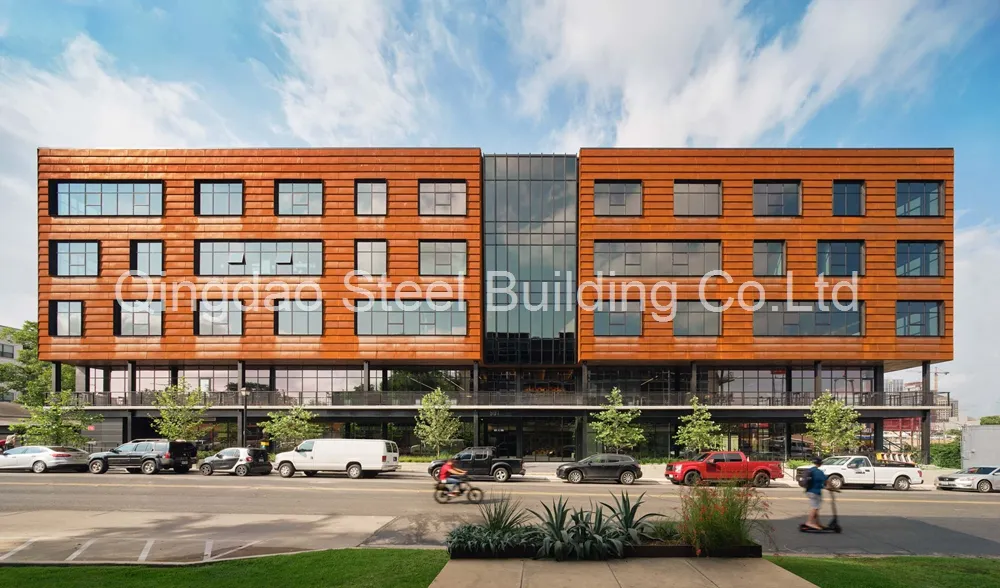

Armazéns Integrados com Escritórios
Para otimizar os fluxos de trabalho de depósitos e oficinas, integramos escritórios de administração e controle dentro ou fora do pavilhão principal, podendo ser projetados em dois ou três pisos de acordo com a exigência logística de sua operação.
Opções de Componentes e Materiais

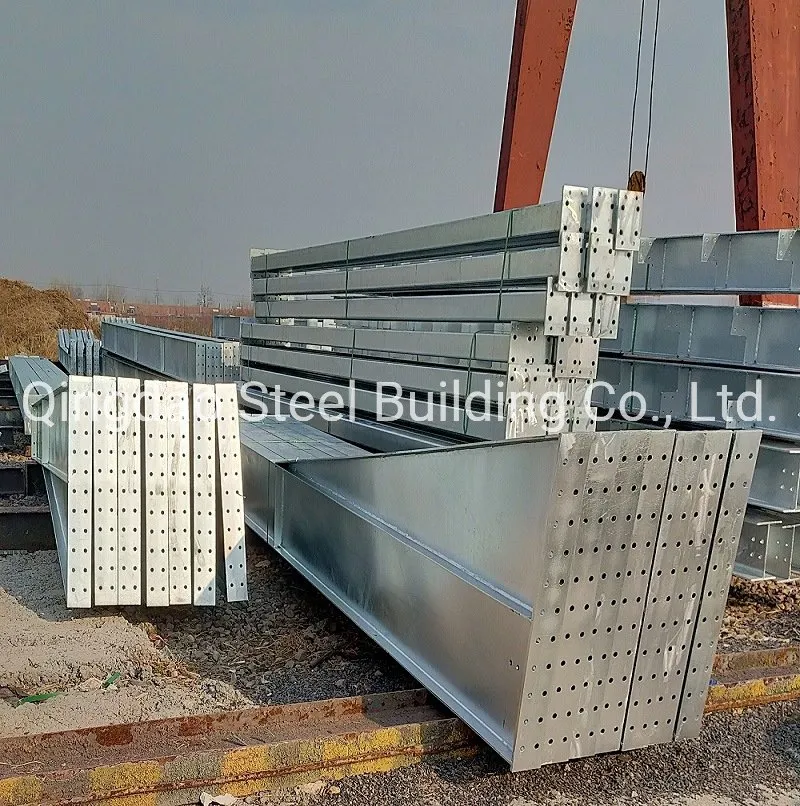

Colunas e Rafters
Vigas em H de alma cheia (soldadas ou laminadas a quente). Aço Q355 (S355JR) com pintura epóxi protetora ou galvanização pesada.
Barras de Ligação
Tubos redondos ou quadrados fixados nos beirais e cumeeiras para manter a estabilidade longitudinal da estrutura.
Contraventamentos
Sistemas de tirantes de aço em "X" para teto e paredes laterais, garantindo a rigidez do esqueleto contra forças de vento.

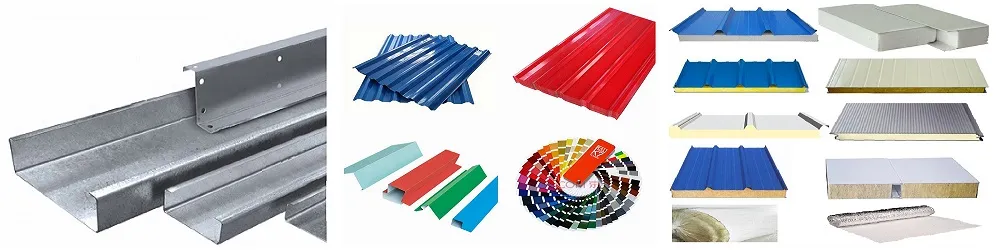

Terças C/Z
Perfis formados a frio de alta resistência, galvanizados. Espessuras de 1.8 mm a 3.0 mm para suporte de telhados e paredes.
Chapas Onduladas
Chapas de aço galvanizado e pré-pintado (cores RAL). Espessuras de 0.13 a 0.8 mm, com rufos de vedação contra vazamentos.
Painéis Sanduíche
Chapas metálicas externas com núcleo de EPS, PU ou Lã de Rocha. Excelentes propriedades termoacústicas e de resistência ao fogo.

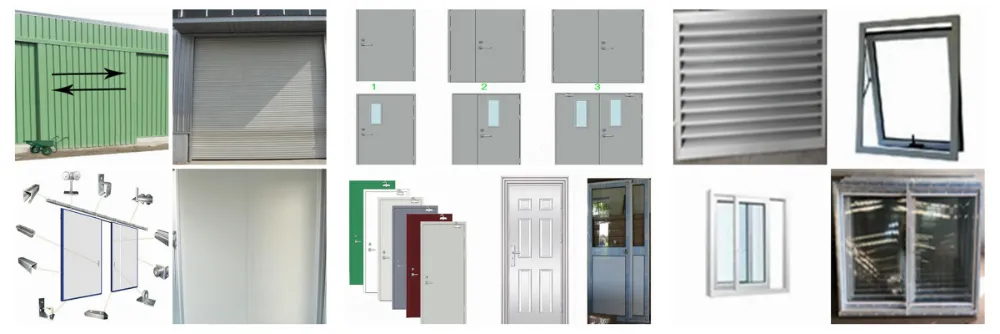

Portas de Correr
Estruturas robustas revestidas com painel sanduíche ou chapa ondulada, equipadas com calhas superiores.
Portas de Enrolar
Portas metálicas de enrolar automáticas ou manuais com chapas de alta resistência a ventos.
Janelas de PVC/Alumínio
Janelas deslizantes com vidro simples ou temperado (4 a 5 mm), com vedação acústica de alto desempenho.

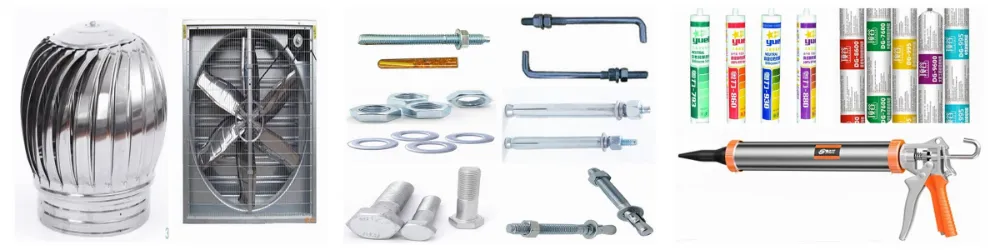

Exaustores Eólicos
Lanternins e exaustores eólicos em aço inoxidável que utilizam a força do vento natural para circulação de ar interna.
Parafusos de União
Parafusos de ancoragem química/mecânica de alta resistência (graus 10.9S, 8.8S) para conexões seguras de pórticos.
Acessórios de Vedação
Fitas butílicas e cola de silicone neutro de alto desempenho para evitar infiltrações de água e ar em emendas.
Como Solicitar um Orçamento Técnico
Para que possamos realizar o projeto e orçamento detalhado da sua estrutura, favor providenciar os seguintes dados técnicos:
- Localização do projeto: Para cálculo de vento e cargas.
- Uso do edifício: Oficina, logística, armazenamento, pecuária, etc.
- Cargas de vento e neve: Velocidade do vento (km/h) ou carga de neve (kg/m²), se aplicável.
- Dimensões gerais: Largura x Comprimento x Altura do beiral.
- Materiais de fechamento: Tipo de painel de cobertura e paredes (chapa simples ou painel sanduíche).
- Esquadrias: Quantidade e tamanhos de portas e janelas.
- Tratamento de superfície: Pintura de acabamento ou galvanização.
- Outras necessidades: Uso de pontes rolantes, mezanino interno ou outras demandas especiais.

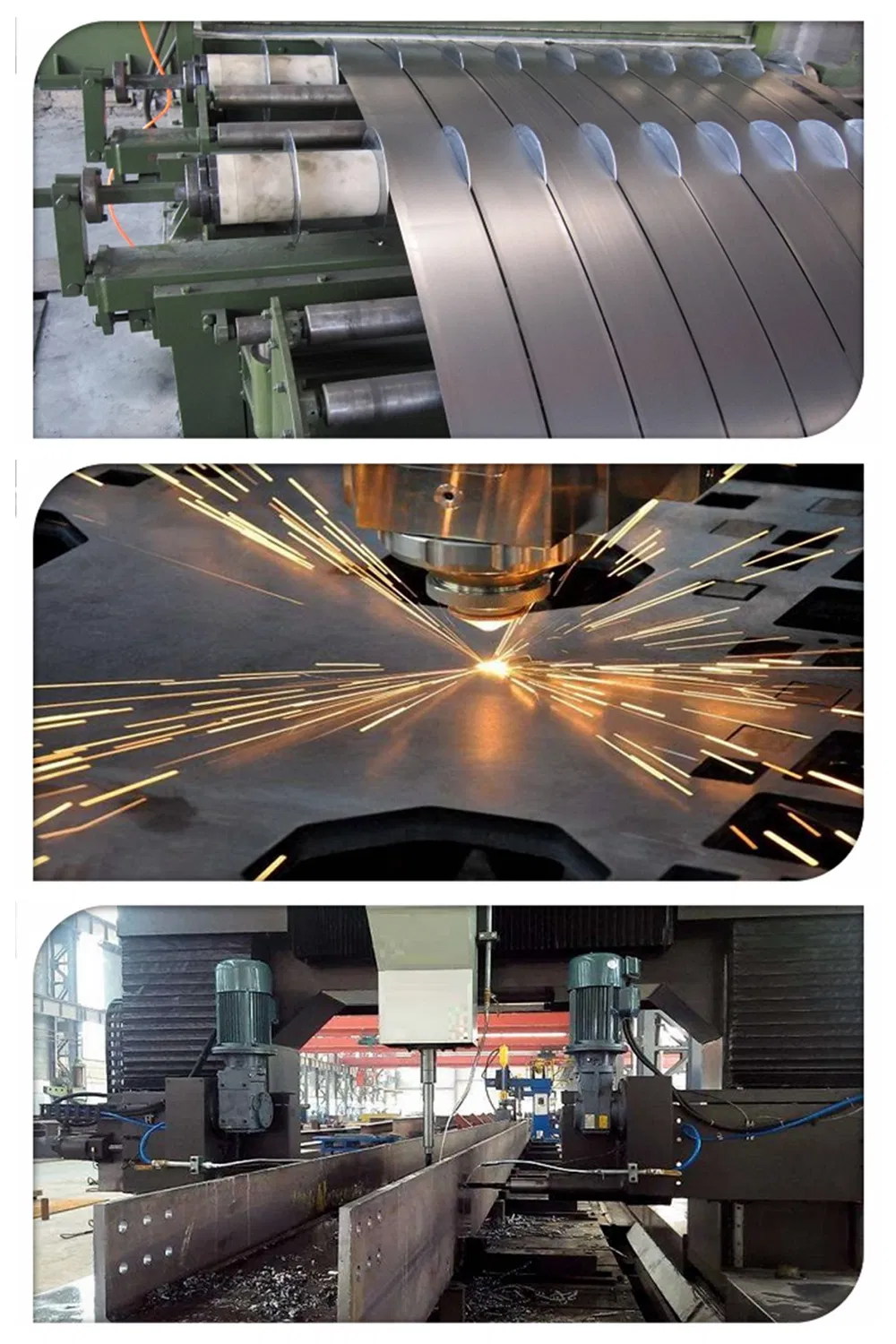

Infraestrutura e Tecnologia de Produção
- Corte de Chapa com Disco (Slitting): Substitui o oxicorte tradicional em algumas etapas para evitar irregularidades, escória, dregs e microfissuras nas bordas.
- Corte a Laser de Precisão: Melhora drasticamente a precisão geométrica das peças, além de evitar deformações estruturais e a porosidade nas futuras soldagens.
- Furação em 3D de Vigas H: Furação automática executada de forma simultânea nas três faces (alma e abas) das vigas estruturais, eliminando desvios de montagem.

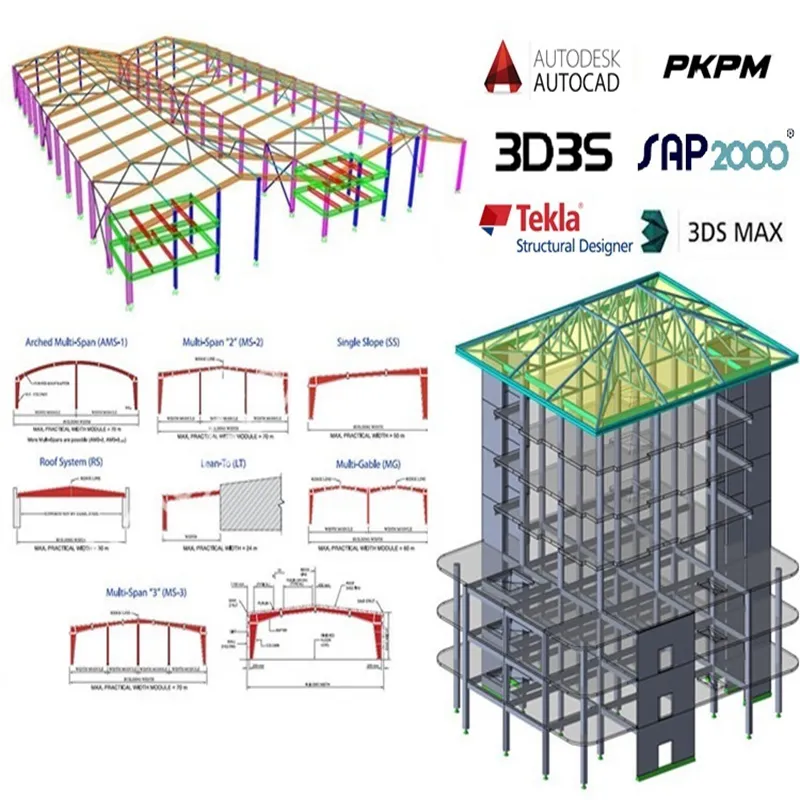

Projetos de Engenharia
Projetos customizados em ferramentas de cálculo 3D, garantindo otimização de peso e custos.
Trabalho Integrado
Total alinhamento técnico desde a fase de engenharia de projeto, fabricação até a montagem final.
Nossa infraestrutura conta com 2 linhas industriais completas de produção de estruturas metálicas. Nossa linha de perfis C e Z atinge alta precisão milimétrica, e nossas prensas de telhas e painéis compostos sanduíche atendem prontamente às diversas solicitações de acabamento estético e resistência térmica exigidas nas obras de nossos clientes no exterior. A capacidade anual de manufatura engloba 30.000 toneladas de vigas H soldadas, 8.000 toneladas de perfis de terça C e Z, além de 100.000 m² de painéis termoacústicos.

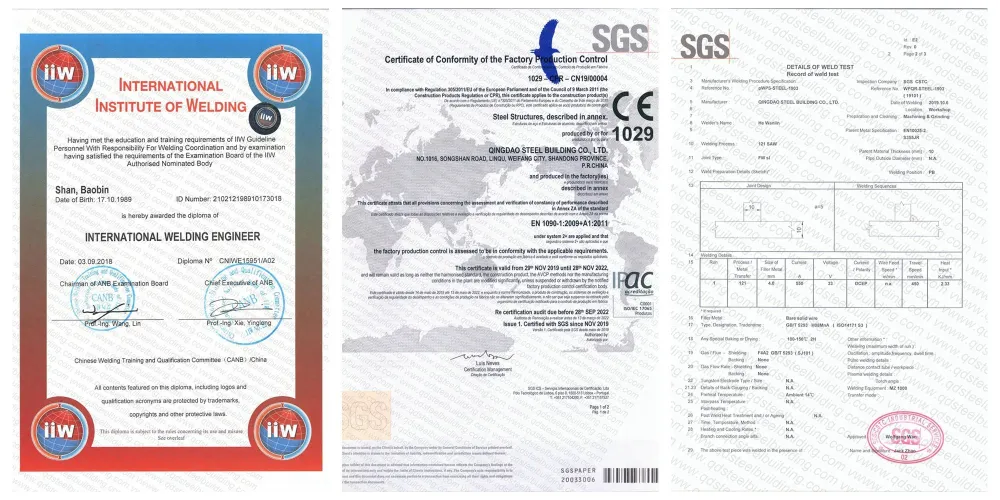

Certificações e Qualificações
Portfólio de Certificados Técnicos Disponíveis para Consulta:
- Certificado de Qualificação de Soldador em Arco Submerso (SAW - 121) conforme normas internacionais de soldagem.
- Certificado de Ensaio de Solda BW (Butt Weld - 135) e solda de película FW (Fillet Weld - 135).
- Qualificação em Ensaios Não Destrutivos (NDT).
- Diplomas de Engenheiro de Soldadura Internacional (IWE).
- Certificação de Matéria-Prima EN10204-3.2 para aços S235JR e S355JR.
- Certificação CE EN 1090-1 Classe de Execução EXC2.
- Relatórios de Teste de moinho (Mill Test Certificates) para perfis e chapas de aço Q355B.

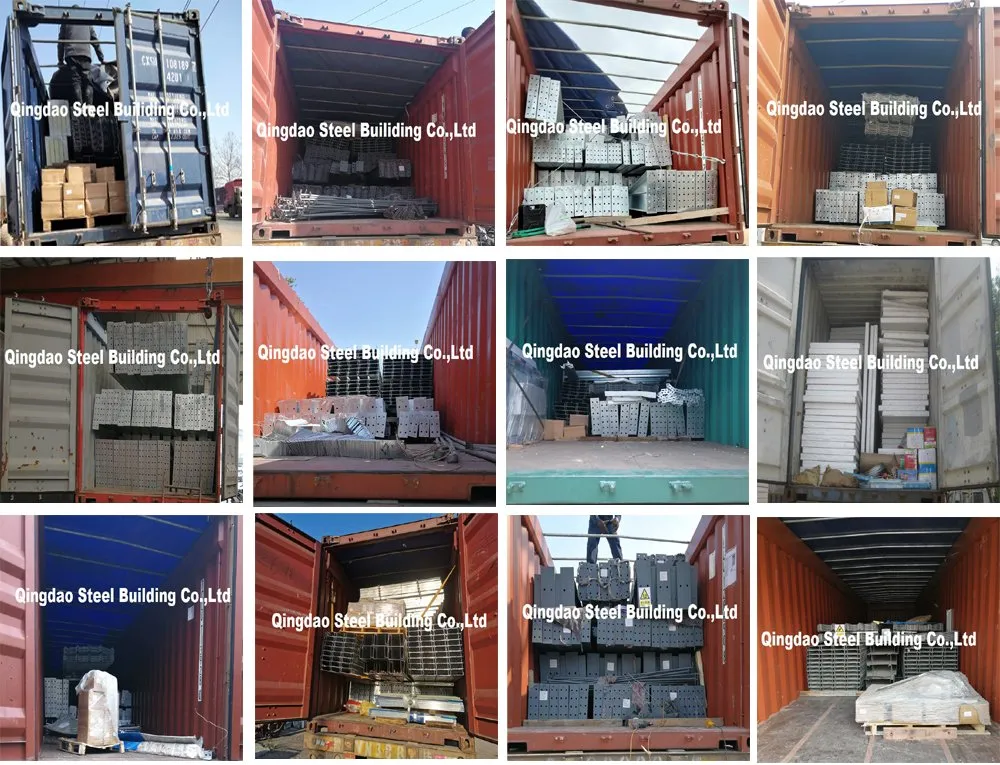

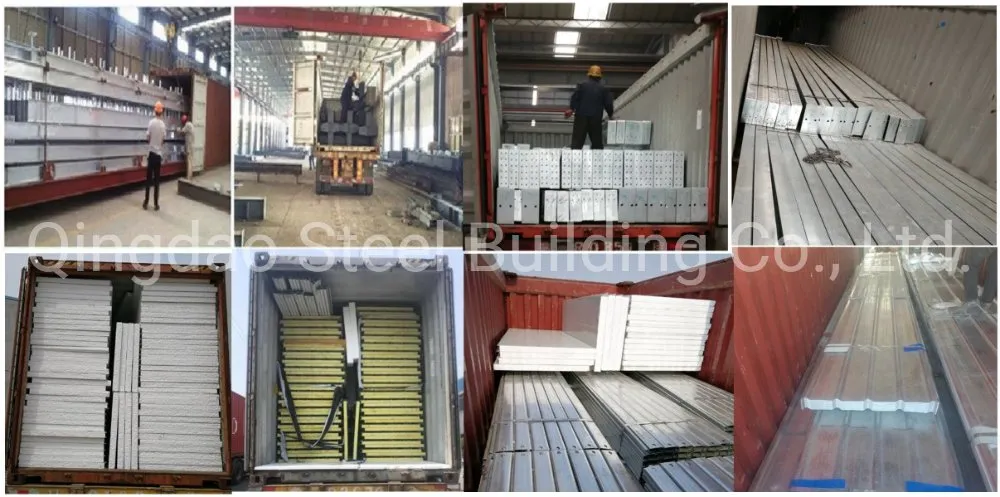

Carregamento e Proteção de Cargas
A logística de distribuição segue embalagens marítimas padrão. As estruturas principais são amarradas e apoiadas sobre dormentes em contêineres de teto aberto (Open Top - 40' OT) ou contêineres padrão (High Cube - 40' HQ), otimizando a segurança do material durante a viagem e a facilidade de descarga na obra.

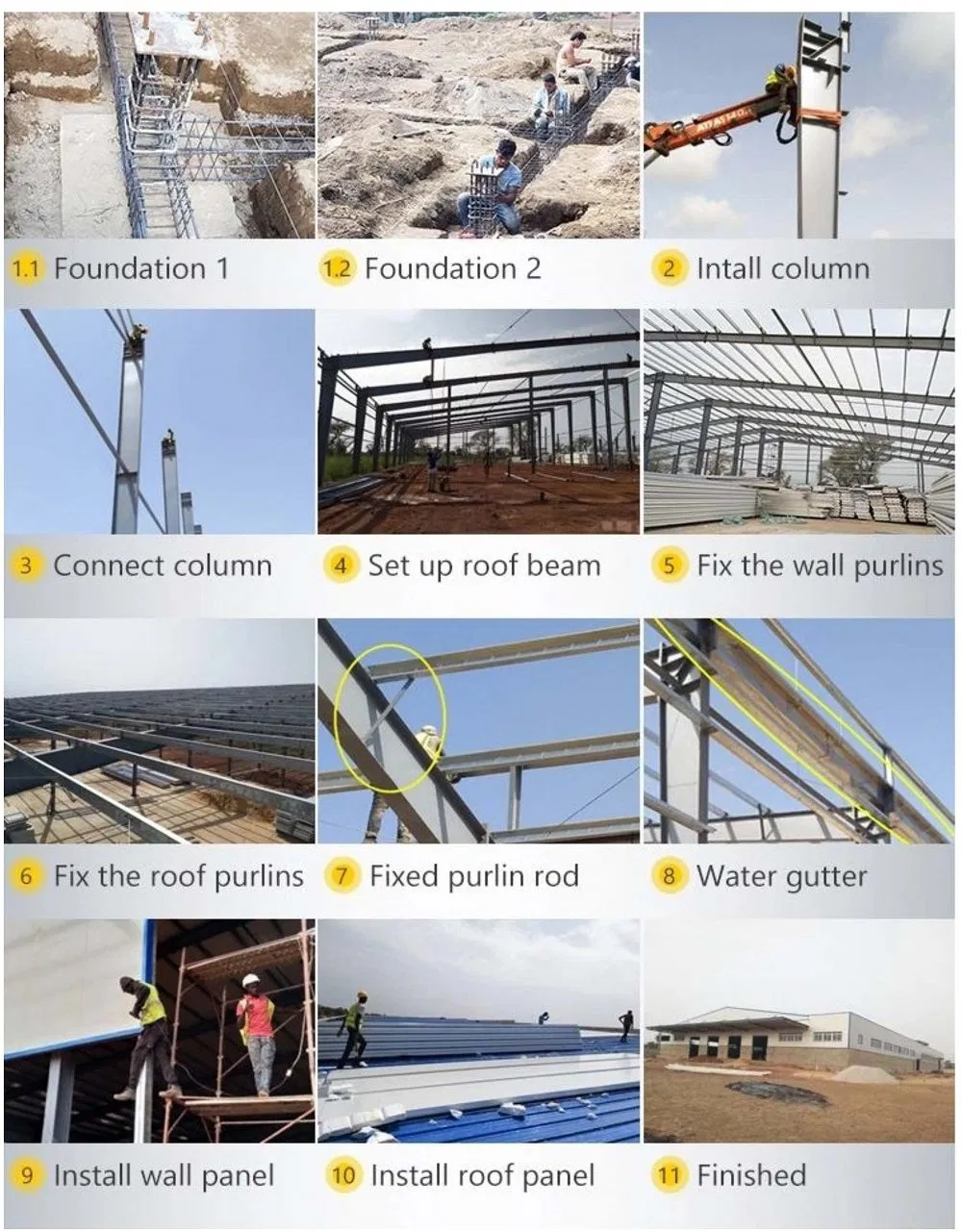

Guia de Montagem e Instalação no Local
Todas as conexões principais são aparafusadas no local de forma rápida e segura, sem necessidade de soldadura secundária de campo. Fornecemos desenhos técnicos detalhados e de montagem (planta de âncora, planta de elevação e cortes).
PERGUNTAS FREQUENTES (FAQ)
1
A sua empresa é uma fábrica ou uma empresa comercial?
Somos um fabricante com fábrica própria, o que nos permite oferecer preços altamente competitivos e um controle de qualidade direto em todas as fases da produção.
2
Qual é a garantia de qualidade fornecida e como funciona o controle de qualidade?
Realizamos inspeções rigorosas e auto-inspecionamos cada passo durante o projeto técnico e a fabricação. Inspeções de terceiros de renome (como SGS, QIMA ou BV) são totalmente bem-vindas e aceitas.
3
Vocês oferecem orientação de instalação no local para obras no exterior?
Sim, podemos enviar engenheiros técnicos e supervisores profissionais ao local da obra no exterior para guiar e treinar as equipes de montagem locais, garantindo o alinhamento e a segurança do projeto.
4
Quais são os seus principais mercados de exportação?
Atendemos globalmente a regiões na Europa, África, Oriente Médio, Ásia Central, Sudeste Asiático, Austrália, Nova Zelândia e América do Sul.
5
Qual é a vida útil estimada para o design dessas estruturas metálicas?
Nossas estruturas de aço pré-fabricadas são calculadas e dimensionadas com uma vida útil de projeto superior a 50 anos, oferecendo estabilidade de longo prazo sob rigorosas condições climáticas.
6
Quais normas internacionais e de segurança a fabricação atende?
Temos a certificação europeia CE EN1090 EXC2 e ISO9001. A engenharia de cálculo estrutural pode ser projetada de acordo com as normas americanas (AISC), europeias (Eurocode) e australianas (AS4100).
